🎯 ¿Por qué algunas cuerdas necesitan más vueltas que otras para afinar?
Los Graph Tech RATIO PRN-2311-C0 incorporan una tecnología patentada de engranajes calibrados que permite realizar ajustes de afinación más uniformes y predecibles en las seis cuerdas.
A diferencia de los clavijeros convencionales, RATIO utiliza una relación de engranajes específica para cada posición de cuerda. Esto facilita las correcciones pequeñas y los cambios de afinación, ofreciendo un mayor control sobre cada movimiento.
⚙️ Tecnología RATIO: ¿Qué la Hace Diferente?
Cada cuerda tiene características diferentes y responde de manera distinta al cambiar su tensión. Graph Tech desarrolló RATIO para compensar estas diferencias utilizando mecanismos calibrados individualmente.
🎯 Media vuelta, un semitono El sistema está calibrado para que media vuelta de cualquier clavija produzca aproximadamente un cambio de un semitono.
🎶 Afinación más intuitiva La respuesta uniforme permite anticipar mejor el movimiento necesario para ajustar la afinación de cada cuerda.
🔍 RATIO vs. Clavijeros Convencionales
Observa cómo cambia la relación de engranajes según la cuerda.
🎬 Animación original de Graph Tech. Compara relaciones de 39:1 y 35:1 frente a 18:1 en clavijeros tradicionales.

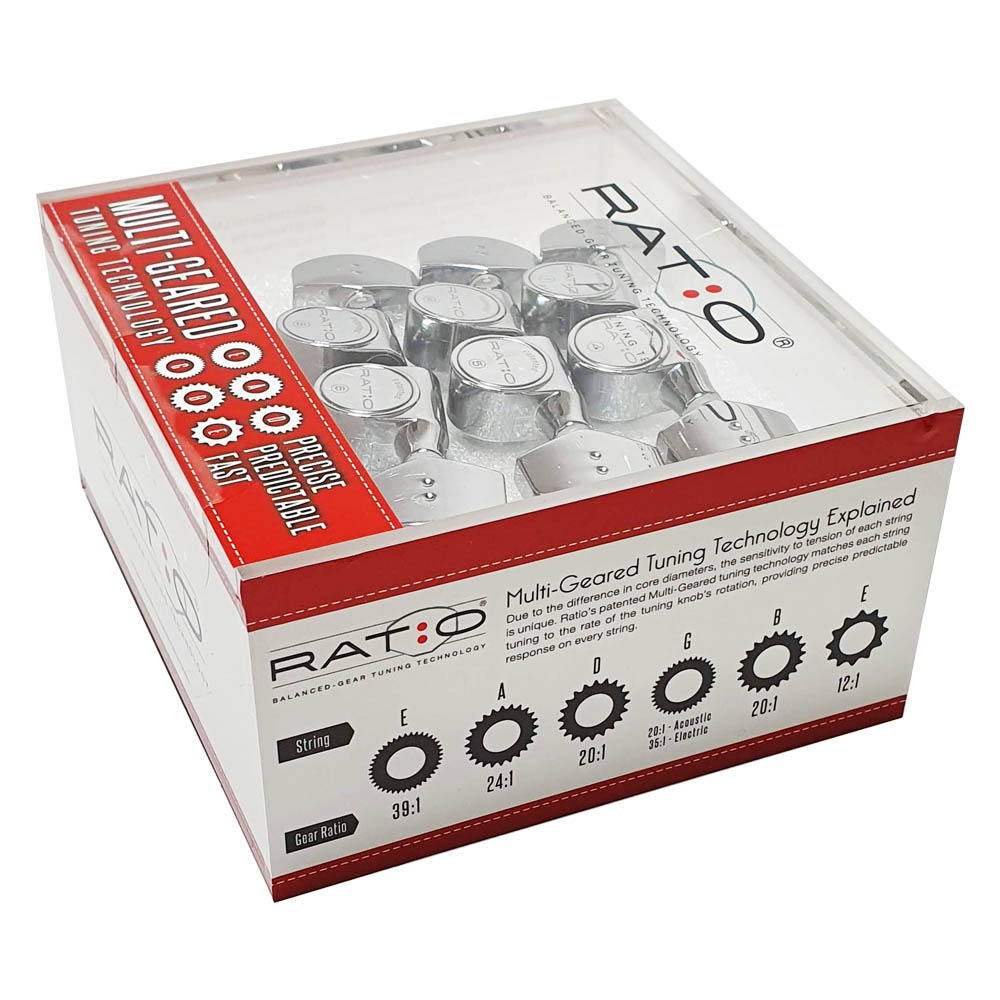

🎼 Relaciones de Engranajes por Cuerda
El PRN-2311-C0 incorpora las siguientes relaciones de engranajes, desde la sexta cuerda hasta la primera:
| Cuerda | Nota | Relación |
|---|
| 6ª | Mi grave | 39:1 |
| 5ª | La | 24:1 |
| 4ª | Re | 20:1 |
| 3ª | Sol | 35:1 |
| 2ª | Si | 20:1 |
| 1ª | Mi agudo | 12:1 |
🔧 Compatibilidad e Instalación InvisoMatch
El modelo PRN-2311-C0 está diseñado para guitarras eléctricas diestras con pala 3+3, es decir, tres clavijeros a cada lado.
Puede adaptarse a numerosas guitarras de estilo Gibson, Epiphone y otras con esta distribución, siempre que las dimensiones y los puntos de fijación sean compatibles.
⚙️ Montaje de dos pines Cada clavija incorpora dos pines de posicionamiento para su fijación en perforaciones compatibles.
🔧 Placas InvisoMatch Incluye 4 juegos de placas adaptadoras de aluminio cepillado para aprovechar los orificios originales de muchas guitarras.
📏 Antes de instalar: comprueba el diámetro de los orificios de la pala y la posición de los tornillos originales. InvisoMatch puede evitar perforaciones adicionales cuando los patrones coinciden.
📐⚙️ Especificaciones Técnicas
| Marca / Serie | Graph Tech / RATIO |
| Modelo | PRN-2311-C0 |
| Instrumento | Guitarra eléctrica diestra |
| Configuración | 3L + 3R (3+3) |
| Tipo | Cerrado, sin locking |
| Acabado | Chrome (cromado) |
| Botones | Contemporary |
| Relaciones de engranajes | 12:1 a 39:1 según la cuerda |
| Diámetro del poste | 6 mm |
| Perforación requerida | 10 mm (13/32") |
| Longitud hasta orificio de cuerda | 23 mm |
| Peso aproximado | 30 g por clavija / 179 g el juego |
| Calibre máximo admitido | .072 |
| Sistema de montaje | Dos pines / InvisoMatch |

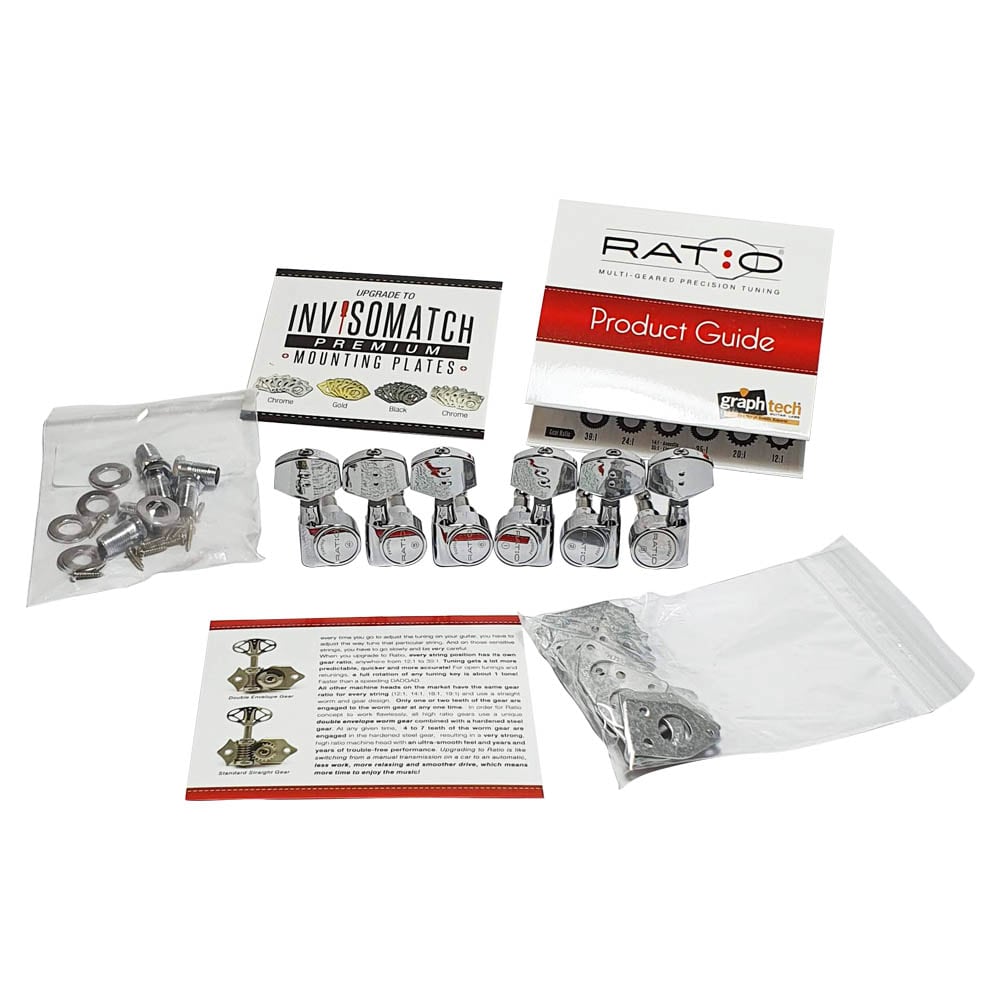

📦 ¿Qué Incluye el Juego?
✅ 6 clavijeros Graph Tech RATIO, configuración 3+3.
✅ 4 juegos de placas InvisoMatch de aluminio cepillado.
✅ Tornillos de montaje.
✅ Bujes de sujeción.
🔓 Importante: Versión Sin Locking
Este modelo utiliza un sistema tradicional de sujeción de cuerdas, sin mecanismo de bloqueo en el poste. Su ventaja principal está en los engranajes calibrados RATIO. Si necesitas un sistema de bloqueo de cuerda, debes elegir una versión RATIO Locking.
🎬🔧 Video Oficial: Instalación de Clavijeros RATIO
Aprende a instalar los clavijeros Graph Tech RATIO utilizando las placas InvisoMatch. En este tutorial oficial, Graph Tech explica el montaje paso a paso.
📚📄 Manuales y Documentación Técnica
Consulta las instrucciones de montaje y la documentación técnica de Graph Tech antes de modificar la pala de tu guitarra.
📕
Guía de Instalación RATIO
Instrucciones ilustradas para montar los clavijeros con placas InvisoMatch o mediante el método tradicional.
📄 Abrir PDF de Instalación ↗ 📘
Manual Técnico Graph Tech
Manual de capacitación Graph TechTorial con instrucciones sobre RATIO e InvisoMatch en las páginas 18 y 19.
📄 Abrir Manual Técnico ↗
🔍 ¿Qué Placa InvisoMatch Necesita tu Guitarra?
Graph Tech dispone de guías y plantillas de medidas para comparar la posición de los tornillos y seleccionar la placa adaptadora adecuada.
📏 Consultar plantillas y medidas oficiales ↗ 🛠️ Recomendaciones de Instalación
📏 Comprueba las medidas Verifica la perforación de 10 mm y compara el patrón de fijación antes de comenzar.
🔧 Evita modificar la pala innecesariamente Revisa primero las placas InvisoMatch para comprobar si puedes utilizar los orificios original.
🎯 Una Nueva Forma de Controlar tu Afinación Los Graph Tech RATIO PRN-2311-C0 son una alternativa para guitarristas y luthiers que buscan renovar sus clavijeros convencionales. Sus engranajes calibrados, acabado negro y accesorios InvisoMatch ofrecen una solución práctica para actualizar el hardware de guitarras eléctricas compatibles.
